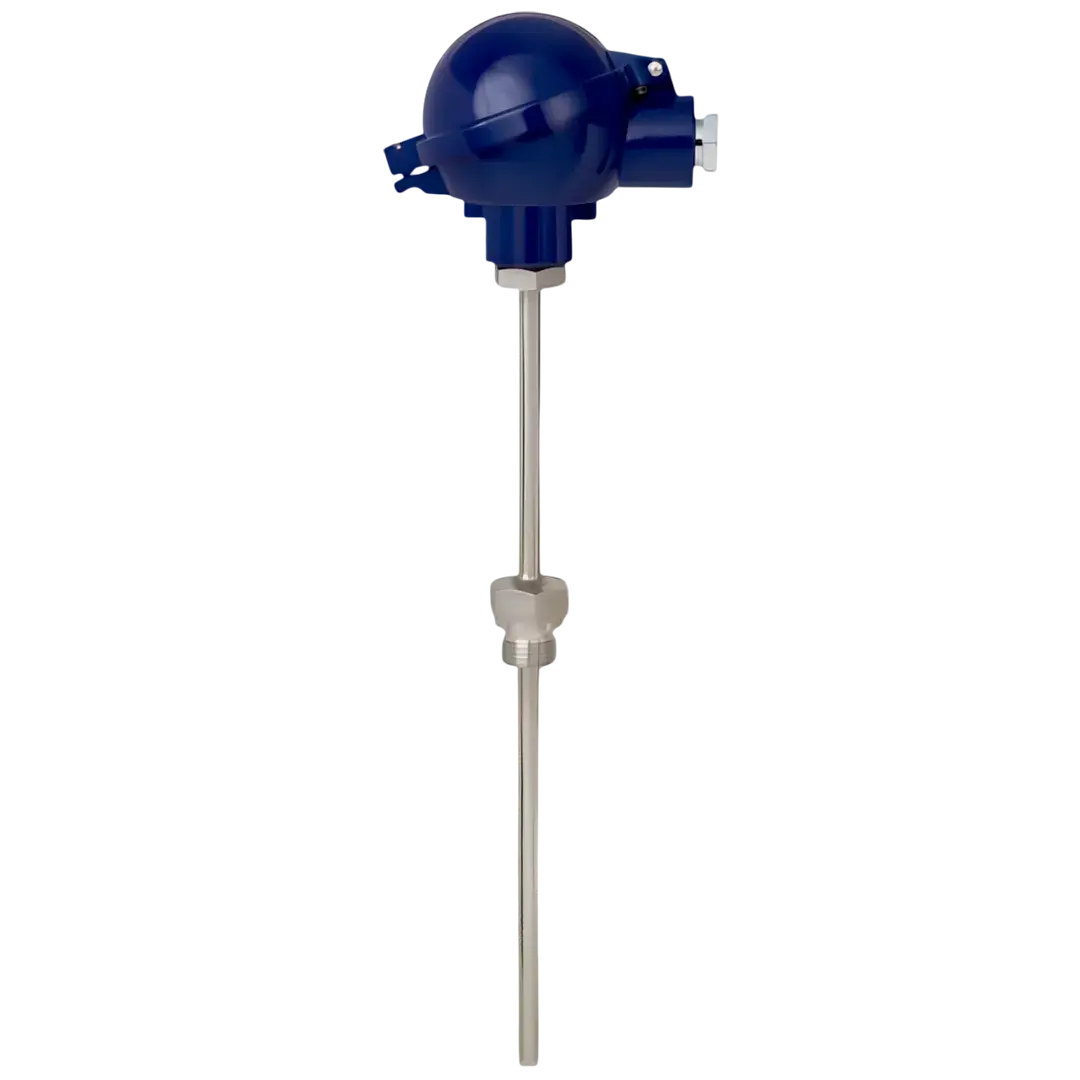

Sensor RTD pt100 con Cabezal: Alta Precisión para Procesos Industriales

El Sensor RTD pt100 con Cabezal es un dispositivo de medición de temperatura tipo RTD (Resistance Temperature Detector), fabricado con un hilo de platino cuya resistencia eléctrica cambia proporcionalmente a la temperatura. Esto permite obtener mediciones de alta precisión y estabilidad a largo plazo. Es un sensor de temperatura industrial de alta precisión, ampliamente utilizado en aplicaciones que requieren estabilidad, durabilidad y fácil instalación.

Diseño, Cabezal y Materiales: La Construcción de su Sensor RTD con Cabezal

La característica distintiva del equipo es la caja de conexiones (cabezal), fabricada generalmente en aleación de aluminio con grado de protección IP65 o superior. Esto protege el elemento sensor y permite una conexión eléctrica segura hacia controladores, PLC, registradores o pirómetros. La vaina del sensor es de acero inoxidable AISI 304 o 316, o aleaciones especiales como Inconel 600 para entornos de alta corrosión. El elemento sensor PT100 (100 Ω a 0 °C) puede configurarse en 2, 3 o 4 hilos, con rangos de operación que alcanzan los -200 °C hasta +600 °C.

Opciones de Montaje y Roscas para el Sensor RTD pt100 con Cabezal

El montaje se realiza mediante roscas estándar NPT (Norma Americana), BSP (Norma Británica) o métricas, garantizando una instalación segura y hermética en equipos que trabajan con agua, aceite, vapor o gases. La Rosca NPT es popular en América, ofreciendo un sellado confiable en alta presión. Si su aplicación en Paraguay requiere mediciones de temperatura en entornos de muy alta vibración o donde la precisión es aún más crítica.

Aplicaciones Típicas del Sensor de Temperatura Industrial y Opciones Adicionales

La versatilidad del Sensor RTD pt100 con Cabezal lo hace indispensable en:
Plantas químicas y petroquímicas.
Procesos de generación de energía.
Hornos industriales y sistemas de calefacción.
Equipos de refrigeración y control térmico.
Procesos alimenticios y farmacéuticos que requieran alta precisión.

Opciones adicionales como el transmisor de temperatura 4–20 mA integrado en el cabezal, permiten enviar la señal a sistemas de automatización con menor interferencia. Además, el uso de termo pozos roscados o bridados proporciona mayor protección y permite el mantenimiento sin interrumpir el proceso. Si lo que buscas es un termopar (Tipo J, K, T, E, R o S), recuerda que es una tecnología distinta al PT100, con otro principio de funcionamiento y diferentes rangos de temperatura.

Para garantizar la seguridad y el cumplimiento de las normas de calidad, todo Sensor RTD pt100 con Cabezal debe seguir las directrices internacionales. Para más información sobre el estándar internacional de la medición de temperatura por resistencia y las clases de exactitud (Clase B, A), puede consultar el artículo sobre la Norma IEC 60751: Clases de Exactitud para Pt100.

Explora nuestras categorías de sensores térmicos para completar tus proyectos con materiales de primera calidad.
