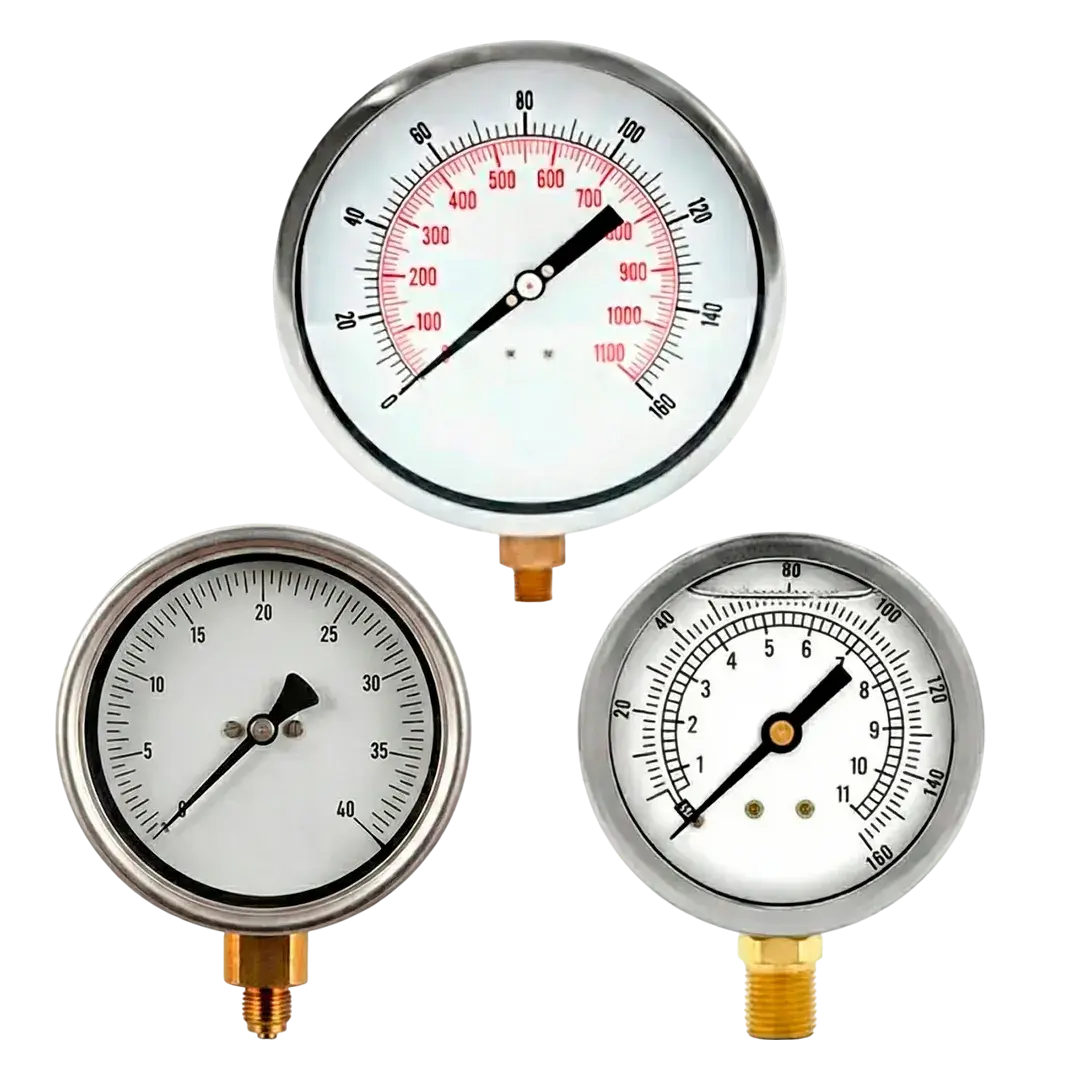

Manómetro Analógico Paraguay: Instrumento de Precisión con Montaje Radial y Rosca NPT para Industria
En el ámbito de la medición industrial paraguaya, donde la fiabilidad en el control de presión impacta directamente en la eficiencia operativa, el manómetro analógico con tubo Bourdon se posiciona como herramienta indispensable. Este dispositivo mecánico, diseñado para entornos exigentes como plantas petroquímicas en Ciudad del Este o sistemas neumáticos en talleres de San Lorenzo, ofrece lecturas visuales inmediatas sin dependencia de energía externa. Su mecanismo interno, basado en la deformación elástica de un tubo en forma de C, traduce variaciones de presión en movimiento de aguja, garantizando durabilidad en condiciones de vibración y corrosión típicas del mercado local.
Configuraciones de Montaje y Rosca en Manómetros Analógicos
La elección del montaje y roscado es crucial para una integración óptima en infraestructuras existentes, asegurando accesibilidad visual y sellado hermético. El montaje radial (inferior) permite una conexión vertical desde la base, facilitando la instalación directa en tuberías o reguladores donde el operador accede frontalmente. Por su parte, el montaje posterior ofrece variantes como el central para paneles empotrados o el inferior desplazado para fijaciones con bridas, común en tableros de control en fábricas de Asunción.
Respecto al roscado, el NPT (rosca cónica americana) domina en aplicaciones petroleras paraguayas por su sellado por interferencia, mientras el BSP/G (cilíndrica) requiere arandelas para cierre, adaptándose a importaciones europeas. Medidas estándar incluyen 1/8″ para unidades compactas y 1/4″ para diámetros medios, con 1/2″ en modelos grandes para flujos altos. Estas opciones minimizan fugas y facilitan mantenimiento en entornos húmedos como el clima subtropical de Paraguay.
Tabla de Opciones de Montaje, Rosca y Diámetros para Manómetro Analógico
| Tipo de Montaje | Dirección de Rosca | Diámetro Nominal (mm) | Aplicación en PY |
|---|---|---|---|
| Radial (Inferior) | NPT 1/4″ o BSP 1/4″ | 63 mm | Tuberías y reguladores en talleres San Lorenzo |
| Posterior Central | NPT 1/8″ | 40-50 mm | Unidades FRL neumáticas en espacios reducidos |
| Posterior Inferior | BSP 1/2″ | 100-150 mm | Paneles de control en plantas Asunción |
| Empotrado con Brida | NPT 1/4″ | 250 mm | Lectura remota en laboratorios Encarnación |
Materiales y Líquido de Amortiguación en Manómetros Analógicos
La robustez del manómetro analógico depende de sus componentes: la caja en acero inoxidable 304 resiste corrosión ambiental en exteriores paraguayos, mientras el latón para partes húmedas (tubo Bourdon y conexión) es ideal para aire y agua no agresivos. Para fluidos corrosivos en industria química, el acero 316L o Monel ofrecen protección superior contra sulfuros. El llenado con glicerina amortigua vibraciones en maquinaria móvil, aunque la silicona es preferida para extremos térmicos, manteniendo lubricación sin solidificación. Modelos secos evitan contaminaciones en mediciones estáticas de gases inertes.
Rangos de Presión y Clases de Precisión
Los rangos abarcan vacuómetros (-1 bar) para bombas, compounds para ciclos de vacío-presión, y positivos hasta 1000 bar para hidráulica pesada. En Paraguay, escalas duales PSI/BAR facilitan lecturas en sectores petroleros. La precisión sigue ASME B40.100: Cl 2.5 para uso general (±3% F.S.), Cl 1.0 para procesos (±1%), y Cl 0.5 para calibraciones de alta exactitud, asegurando cumplimiento en auditorías locales.
Normativas y Certificaciones para Manómetros Analógicos en Paraguay
Cumpliendo ASME B40.100 para diseño y EN 837-1 para Bourdon, estos manómetros alcanzan IP65 para estanqueidad en llenos de líquido. La certificación NACE MR0175 es esencial para H2S en gas natural, previniendo fallos en yacimientos del Chaco. Estas normas garantizan seguridad en instalaciones ANDE o agroindustriales, reduciendo riesgos operativos.
Aplicaciones del Manómetro Analógico en el Sector Paraguayo
En talleres de neumática de Luque, el montaje radial con rosca 1/4″ monitorea FRL; en paneles de plantas de Ciudad del Este, el posterior central integra tableros. Para tanques en Encarnación, diámetros 100 mm con llenado glicerina amortiguan vibraciones, mientras precisiones Cl 1.0 sirven en laboratorios de calibración en Asunción.
Guías Técnicas Oficiales (Enlaces Externos Auténticos y Validados)
Preguntas Frecuentes sobre Manómetro Analógico en Paraguay
- ¿Cuál roscado recomiendan para petróleo?
- NPT para sellado por interferencia, común en campos del Chaco.
- ¿Qué diámetro para paneles de control?
- 100-150 mm con montaje posterior para legibilidad en tableros de Asunción.
- ¿Precisión para calibración?
- Cl 0.5 o ASME Grado 2A para laboratorios exactos en San Lorenzo.
- ¿Llenado para vibraciones?
- Glicerina para amortiguación en maquinaria móvil, silicona para temperaturas extremas.
