Válvula de paso de 3 vías Paraguay: Distribución y Desvío de Fluidos con Latón UNE-EN 12165

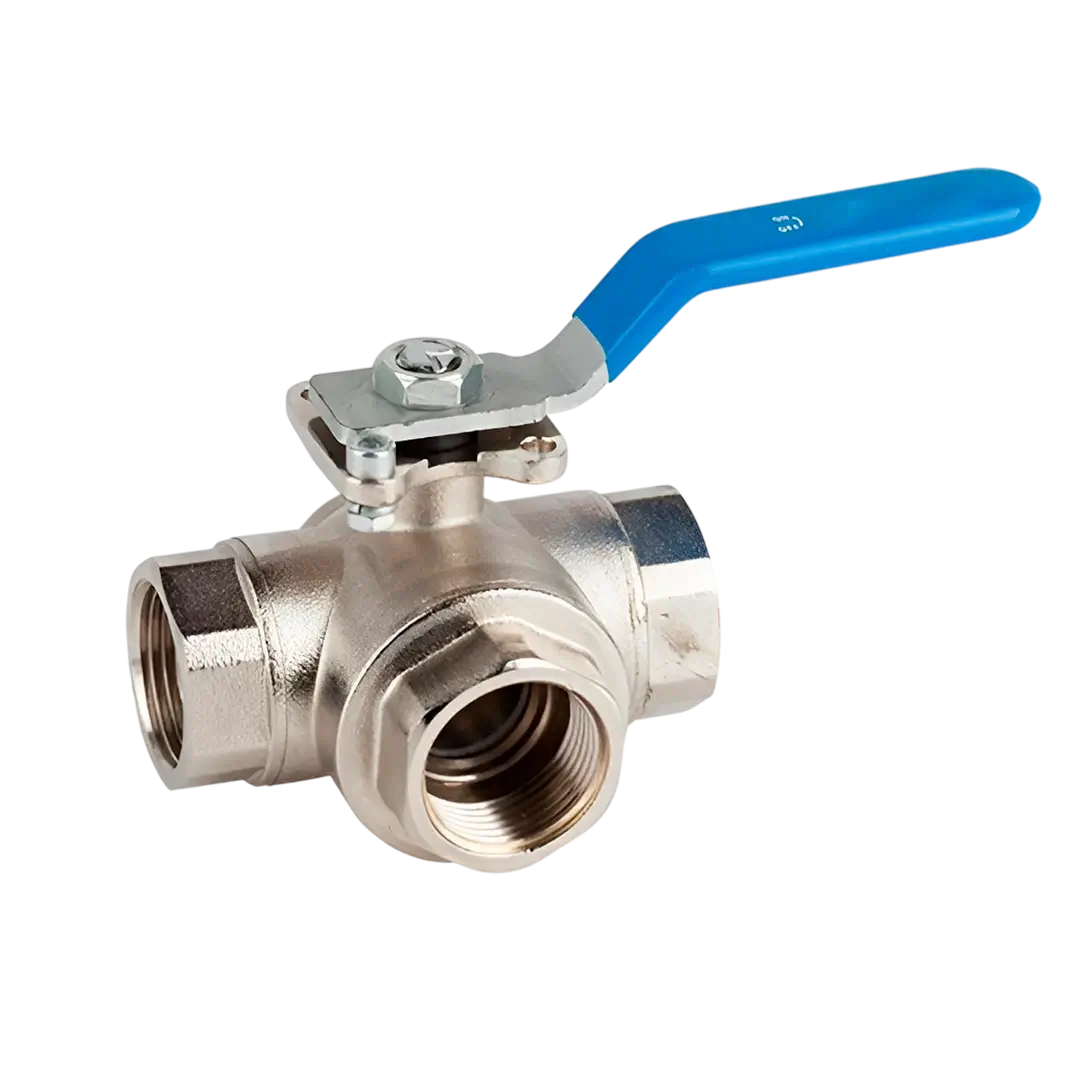

En sistemas de fluidos industriales, cada punto de bifurcación representa un riesgo de fuga y un costo de instalación. La válvula de paso de 3 vías en latón cromado resuelve ese problema concentrando tres puertos de conexión en un único cuerpo compacto, eliminando la necesidad de armar cruces con múltiples válvulas individuales. ZARPO distribuye en Paraguay esta válvula de paso de 3 vías fabricada en latón niquelado bajo norma UNE-EN 12165, con extremos roscados BSP según ISO 228/1, disponible con obturador en configuración L o T . Stock permanente con entrega inmediata desde San Lorenzo y factura legal en cada operación.
Configuraciones del Obturador: L y T
La diferencia entre Válvula de paso de 3 vías Paraguay central entre ambas versiones es la geometría del canal interno de la esfera. La elección incorrecta entre una y otra produce circuitos de fluido que no cierran bien o que mezclan corrientes que deben mantenerse separadas.
Configuración en L : Desvío Selectivo
En la configuración en L, el canal de la esfera conecta el puerto central (A) con el puerto izquierdo o el derecho alternativamente, mediante una rotación de 90°. El tercer puerto queda siempre cerrado. Esta geometría es la correcta para operaciones de conmutación entre dos líneas de proceso: alimentar un tanque u otro, seleccionar entre dos circuitos de retorno o aislar un ramal para mantenimiento. No permite que los tres puertos queden abiertos simultáneamente.
Configuración en T : Mezcla y Distribución Simultánea
En la configuración en T, el canal interno conecta los tres puertos al mismo tiempo en al menos una posición de la esfera. Esto permite mezclar dos corrientes de entrada hacia una salida común, o dividir un caudal único hacia dos salidas simultáneas. Es la opción indicada para colectores de distribución de agua de proceso, circuitos de by-pass proporcional y sistemas de mezcla de temperatura en HVAC industrial.
Especificaciones Técnicas Verificadas

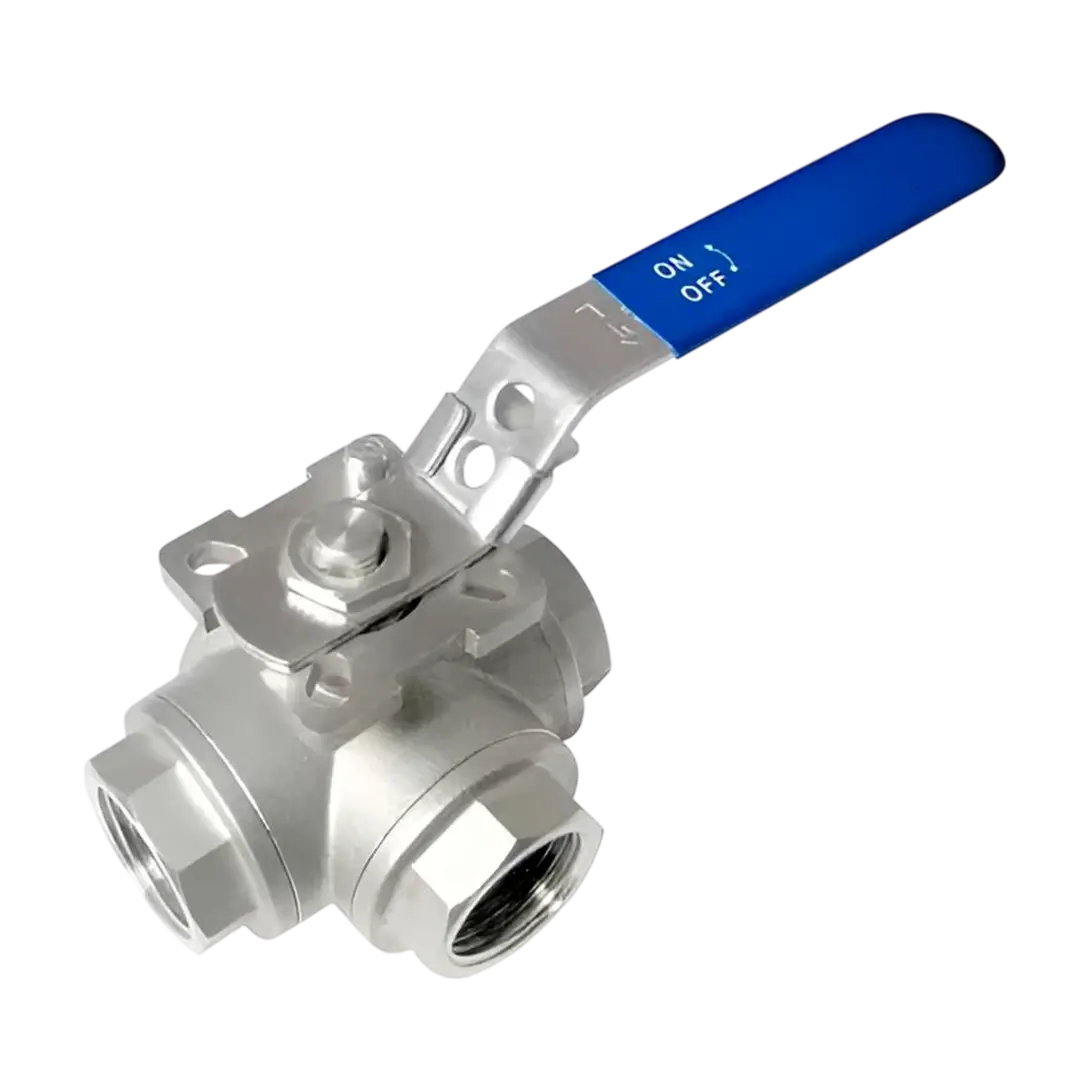

La siguiente tabla reúne los datos de construcción de la serie en latón UNE-EN 12165. Los valores de Kv corresponden a la ficha técnica del fabricante; para el cuerpo en acero inoxidable (art. 2041, paso reducido), los valores varían: consultar ficha técnica específica según material.
| Parámetro | Especificación |
|---|---|
| Material del cuerpo | Latón niquelado y cromado según UNE-EN 12165 |
| Extremos de conexión | Rosca gas BSP hembra-hembra según ISO 228/1 |
| Asientos del obturador | 4 asientos de PTFE (Teflón); juntas tóricas en NBR |
| Presión máxima de trabajo | 25 bar (PN 25) |
| Temperatura de trabajo | -20 °C a +110 °C (variante con juntas NBR; variante EPDM hasta +150 °C — verificar modelo) |
| Ángulo de operación | ¼ de vuelta (90°), reversible |
| Accionamiento manual | Palanca de acero |
| Interfaz para actuador | Pletina ISO 5211 y DIN 3337 (conexión directa a actuador neumático o eléctrico) |
Coeficiente Kv por Diámetro Nominal (Caudal Hidráulico)
El coeficiente Kv indica los metros cúbicos por hora de agua que pasan por la válvula con una pérdida de carga de 1 bar. Los valores siguientes corresponden a la serie de latón con paso total según ficha técnica del fabricante:
| Diámetro Nominal | Kv (m³/h) | Aplicación Típica en Paraguay |
|---|---|---|
| 1/2″ (DN 15) | 15 | Control e instrumentación, circuitos secundarios de agua de proceso. |
| 3/4″ (DN 20) | 31 | Líneas de transferencia intermedias, alimentación de equipos de lavado industrial. |
| 1″ (DN 25) | 39 | Colectores principales, distribución en plantas agroindustriales y de manufactura. |
Selección Correcta: Configuración L vs. T según el Proceso
La confusión más frecuente al especificar una válvula de 3 vías Paraguay es elegir la geometría de esfera equivocada. El siguiente cuadro de selección resume los criterios de decisión:
| Criterio de Selección | Modelo L | Modelo T |
|---|---|---|
| Función principal | Desvío / conmutación entre dos líneas | Mezcla de dos flujos o distribución simultánea |
| ¿Los tres puertos abren simultáneamente? | No — siempre uno cerrado | Sí — posición intermedia conecta los tres |
| Casos de uso en planta | Conmutar entre tanques de reserva, aislar ramales, by-pass de equipo | Mezcla de temperatura, colectores de distribución, retorno proporcional |
| Riesgo de confusión | Instalarla donde se necesita mezcla provoca cierre de un ramal en posición intermedia | Instalarla donde se necesita aislamiento total puede dejar los tres puertos abiertos |
Automatización: Actuadores Neumáticos y Eléctricos con ISO 5211
Ambas configuraciones L y T incorporan pletina de montaje directo según ISO 5211 y DIN 3337, lo que permite acoplar actuadores neumáticos o eléctricos sin adaptadores intermedios. Esta característica es relevante para aplicaciones en plantas de San Lorenzo y Gran Asunción donde los procesos requieren control remoto o secuenciado vía PLC. Al operar a ¼ de vuelta (0°–90°), la función es estrictamente on/off; para regulación proporcional de caudal se requieren válvulas de control específicas de asiento angular o globo.
En el contexto de la red eléctrica de Paraguay (ANDE, 220 V monofásico / 380 V trifásico), los actuadores eléctricos para estas válvulas deben especificarse con la tensión de alimentación correcta al momento del pedido, ya que existen versiones AC y DC multivoltaje. Consultar disponibilidad de actuadores compatibles con nuestro equipo técnico.
Preguntas Frecuentes sobre Válvula de 3 Vías en Paraguay
- ¿Cuál es la diferencia práctica entre el modelo L y el modelo T?
- La válvula con configuración L siempre deja un puerto cerrado: conecta el puerto central con el izquierdo o el derecho según la posición de la palanca, pero nunca los tres a la vez. Es la opción para conmutación entre dos líneas. El modelo T puede conectar los tres puertos simultáneamente en posición intermedia, lo que lo hace apto para mezcla de fluidos o distribución proporcional. Instalar un modelo «L» donde se necesita un T resulta en un circuito que no cierra correctamente en posición intermedia.
- ¿Qué significa el coeficiente Kv y cómo se usa en el dimensionamiento?
- El Kv expresa cuántos metros cúbicos por hora de agua pasan por la válvula con una pérdida de carga de exactamente 1 bar. Para calcular la pérdida de carga real de su sistema, se aplica la fórmula ΔP = (Q / Kv)², donde Q es el caudal en m³/h y ΔP es la pérdida en bar. Una válvula de ½» con Kv 15 que trabaje a 3 m³/h genera una pérdida de 0,04 bar, dato suficiente para determinar si la bomba del sistema puede compensarlo.
- ¿Las roscas BSP son compatibles con las tuberías instaladas en Paraguay?
- La rosca BSP (British Standard Pipe, norma ISO 228/1) es la más extendida en instalaciones industriales e hidráulicas en Paraguay. Es compatible con la mayoría de los accesorios de latón y polipropileno disponibles en el mercado local. Difiere de la rosca NPT (norma americana): ambas tienen el mismo paso en muchos tamaños pero el ángulo del filete es diferente (55° BSP vs 60° NPT), por lo que no son intercambiables sin adaptadores.
- ¿Puede usarse esta válvula para agua caliente o vapor?
- Para agua caliente hasta 110 °C (variante con juntas NBR) o hasta 150 °C (variante EPDM), sí es apta a PN 25. Para vapor saturado no se recomienda el cuerpo de latón estándar; en ese caso se debe especificar cuerpo en acero inoxidable o fundición con rating de temperatura y presión diferencial adecuado. Consultar ficha técnica del modelo específico antes de instalar en circuitos de vapor.
- ¿Qué diferencia hay entre la norma UNE-EN 12165 y el latón sin certificación?
- La norma UNE-EN 12165 especifica la composición química y las propiedades mecánicas del latón forjado utilizado en accesorios de presión para fluidos. Un cuerpo fabricado con latón sin esta certificación puede tener mayor porosidad interna, menor resistencia a la tracción o composición variable entre lotes, lo que aumenta el riesgo de fuga bajo ciclos de presión o temperatura. En aplicaciones industriales con PN 25 continuos, la trazabilidad de material es un requisito de auditoría habitual.
Explore toda la gama de nuestras válvulas, somos proveedores de todo tipo de categoría de válvulas dedicadas y aplicaciones generales para cada necesidad, mira mas aquí: Variedad en válvulas en Paraguay.
