Descripción

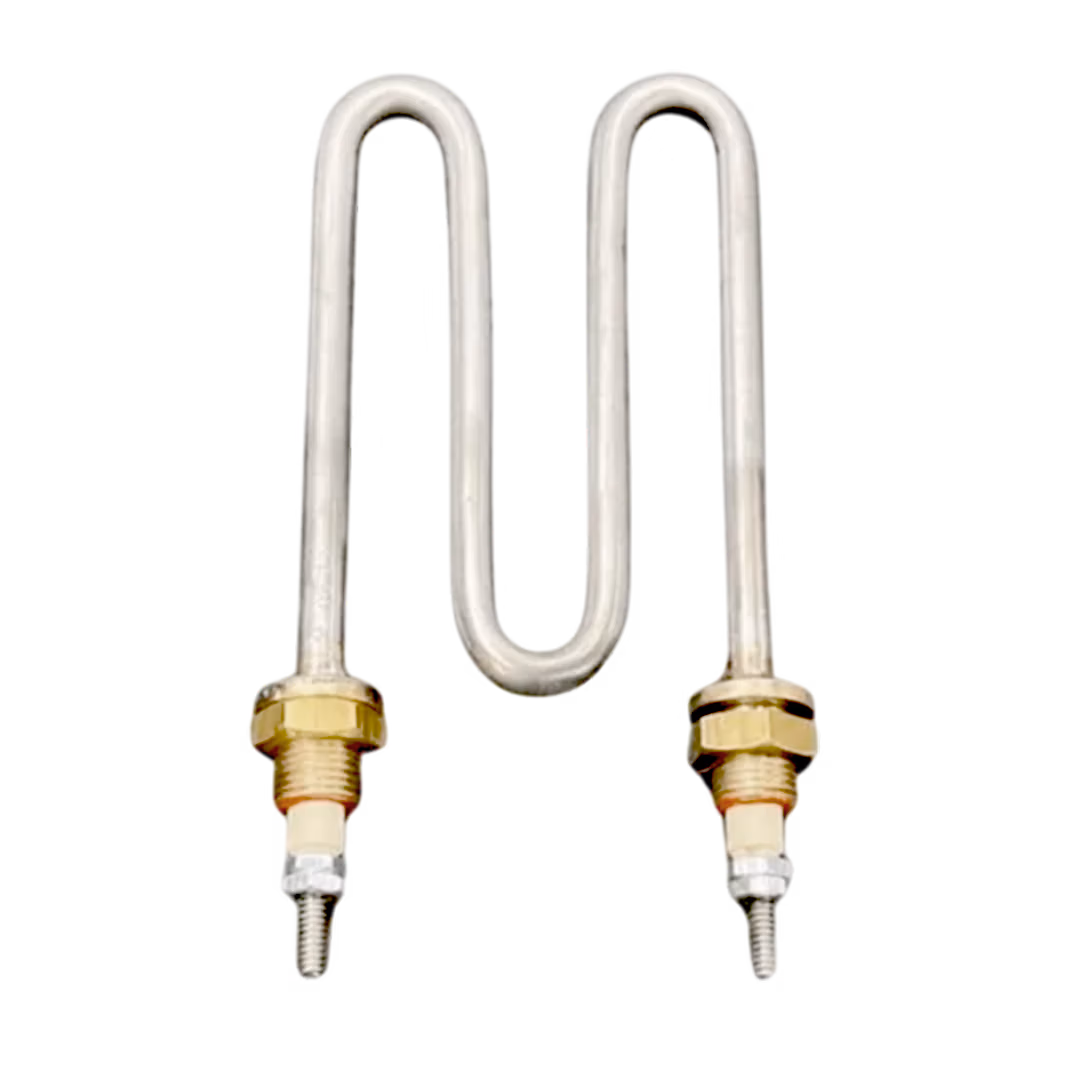

Resistencia Tubular en Forma de M

son componentes calefactores que se construyen con el objetivo de proporcionar una repartición del calor uniforme en aplicaciones comerciales e industriales. Al estar configurado con forma de «M», se logra una superficie de contacto más amplia, lo que mejora la transferencia térmica mediante conducción, convección y radiación.

Características técnicas

• Materiales de calidad superior: Hechas en acero inoxidable AISI 304, 316, 316L, Incoloy 800 e Inconel 600, lo que asegura su resistencia a la corrosión, las vibraciones y los golpes.
• Conexión eléctrica versátil: Se puede realizar la conexión eléctrica con cables, tornillos u otros procedimientos y se ajusta a las necesidades concretas de cada instalación.
• Diseño personalizado: Se pueden producir siguiendo las especificaciones del cliente, respetando las normas de seguridad y adaptándose a los requisitos de forma, longitud y diámetro.

Configuraciones y variaciones (M, W, U y otras)

Las resistencias tubulares en forma de M tradicionalmente son las mas buscadas, pero también pueden tener forma de «W», «U», segmentos rectos o con aletas delgadas para incrementar el área de intercambio de calor. Estos tipos de geometría hacen posible que el componente se ajuste al espacio disponible y a la clase de transferencia térmica necesaria: inmersión directa en líquidos, colocación en tubos o ensamblaje superficial en placas y cámaras. Para obtener radios y ángulos exactos sin perjudicar la vaina metálica, los fabricantes emplean procedimientos de doblado controlado (bending) y maquinaria CNC o de aire caliente.

Montaje y opciones de fijación

Las resistencias en M pueden suministrarse con distintos extremos y accesorios: terminales roscados (M6, M8), cajas de bornes, bridas para fijación, roscas de inserción o extremos sellados para inmersión. Para aplicaciones de inmersión se emplean modelos con sellado y prensaestopas adecuados; para aire y hornos se usan soportes y abrazaderas que mantienen la geometría y el flujo de aire. La elección del montaje influye directamente en la disipación y la vida útil del elemento.

Materiales, densidad de potencia y finned options

La selección del material de la vaina (Incoloy, Inconel, acero inoxidable) depende de la temperatura máxima, la corrosión y la compatibilidad con el medio a calentar. El diseño también considera la densidad de potencia (W/cm²) para evitar sobrecalentamientos locales; en aplicaciones de alta temperatura o inmersión en fluidos agresivos, se prefieren aleaciones como Incoloy 800 o Inconel 600 por su estabilidad a temperaturas elevadas. Para calentamiento de aire o gases suele recomendarse la opción con aletas (finned tubular heaters) que aumentan el área superficial y mejoran la transferencia por convección.

Aplicaciones y buenas prácticas

las resistencia tubular en forma de M se emplean en secadores, hornos de proceso, túneles de curado, baños térmicos, colectores de aire y equipos donde se requiere un perfil térmico compacto y uniforme. Al especificar, conviene definir: potencia requerida, temperatura de trabajo, tipo de sensor y control (PID), tipo de montaje y protección eléctrica. También es buena práctica prever un margen de potencia y protección térmica (termostatos o termopares de seguridad) para prolongar la vida útil del elemento.

Explora nuestras Resistencias Tubulares industriales para completar tus proyectos con materiales de primera calidad.

están diseñadas para proporcionar una distribución uniforme del calor en aplicaciones industriales y comerciales. Fabricadas en acero inoxidable AISI 304, 316, 316L, Incoloy 800, Inconel 600, ofrecen alta resistencia a la corrosión, vibraciones e impactos.

Su configuración permite una eficiente transferencia térmica por conducción, convección y radiación. Son ideales para calentar sólidos, líquidos o gases en procesos donde se requiere durabilidad y rendimiento térmico óptimo.

Resistencia tubular en forma de M

Para más información técnica sobre Resistencia tubular en forma de M, consulte esta guía técnica de resistencias tubulares en forma de M.
