ENCODER ROTATIVO INCREMENTAL PARAGUAY: Tecnología de Medición para Automatización Industrial

En el actual ecosistema industrial de Paraguay, la precisión en el control de movimiento es un factor determinante para la competitividad. El ENCODER ROTATIVO INCREMENTAL es el dispositivo electromecánico por excelencia utilizado para medir la posición angular, la velocidad y la distancia de objetos giratorios como ejes de motores, rodillos transportadores o husillos de máquinas CNC. A diferencia de los sistemas analógicos, el ENCODER ROTATIVO INCREMENTAL PARAGUAY traduce el movimiento mecánico en un tren de pulsos digitales, permitiendo que controladores avanzados como PLCs o microcontroladores procesen información en tiempo real con una resolución milimétrica.

Definición y Función del Codificador Incremental

Un codificador incremental pertenece a la familia de sensores de retroalimentación (feedback). Su función principal es generar un número específico de pulsos por cada revolución del eje. Estos datos son vitales para calcular:

• Velocidad de Rotación: Midiendo la frecuencia de los pulsos en un intervalo de tiempo.
• Posición Relativa: Contando el número de pulsos desde un punto de referencia inicial.
• Distancia Recorrida: Transformando el movimiento angular en lineal mediante el diámetro de una rueda o paso de rosca.

Es importante destacar que el ENCODER ROTATIVO INCREMENTAL proporciona información sobre el movimiento. Si el sistema se apaga, la posición se pierde, a diferencia de los encoders absolutos que mantienen la lectura mediante un código binario único por posición.

¿Cómo funciona un ENCODER ROTATIVO INCREMENTAL?

El corazón del sensor es un disco giratorio ranurado (rueda codificadora) solidario al eje. Dependiendo de la tecnología (óptica, magnética o capacitiva), el encoder detecta el paso de estas ranuras.

En un encoder óptico, un LED emite un haz de luz que atraviesa el disco. Un fototransistor recibe la luz cuando una ranura se alinea, emitiendo un estado lógico HIGH. Cuando el disco bloquea la luz, la salida pasa a LOW. Este ciclo genera la señal de onda cuadrada característica.

La Importancia de los Canales de Salida

Para aplicaciones profesionales en Paraguay, el ENCODER ROTATIVO INCREMENTAL suele presentarse en configuración de cuadratura:

• Canal A y B: Dos trenes de pulsos desfasados 90 grados eléctricos entre sí. Esta disposición permite al controlador detectar el sentido de giro (CW o CCW) evaluando qué canal lidera el flanco ascendente.
• Canal Z (Index): Genera un único pulso por revolución. Se utiliza para tareas de «homing» (búsqueda de cero) y verificación de precisión del conteo.

Especificaciones Clave: PPR, CPR y Frecuencia

Al seleccionar un ENCODER ROTATIVO INCREMENTAL PARAGUAY, la resolución es el parámetro más crítico. Se define comúnmente en PPR (Pulsos por Revolución).

Por ejemplo, un encoder de 1000 PPR girando a 3600 RPM generará una frecuencia de 60 kHz. Es fundamental asegurar que la tarjeta de entrada del PLC (HSC – High Speed Counter) soporte dicha frecuencia para evitar la pérdida de pulsos.

Aplicaciones del ENCODER ROTATIVO INCREMENTAL Paraguay

La versatilidad de este sensor lo hace indispensable en diversos sectores:

Sector	Uso Específico
Industria Textil	Control de tensión y longitud de tela en bobinadoras.
Metalúrgica	Medición de avance en máquinas CNC y corte por plasma.
Logística	Sincronización de cintas transportadoras en centros de distribución.
Robótica	Retroalimentación de posición en servomotores de precisión.

Integración Electrónica: De la Industria al Prototipado

El ENCODER ROTATIVO INCREMENTAL puede integrarse mediante diversas interfaces de salida:

• Open Collector (NPN/PNP): Ideal para PLCs industriales (como las series de Omron o Siemens).
• Line Driver (RS422): Recomendado para entornos con alto ruido electromagnético y cables largos, común en plantas industriales de gran porte en Paraguay.
• Módulos para Microcontroladores: Como el popular KY-040, utilizado en proyectos de Arduino para navegación de menús o control de brillo.

Para garantizar que la implementación de estos sensores cumpla con los estándares internacionales de fiabilidad y reducción de ruido, es recomendable consultar las guías técnicas de fabricantes líderes. Puede profundizar en los principios de selección y cableado en el Manual Técnico de Ingeniería de Encoders (Handbook).

Ya sea que necesite reparar una máquina importada o diseñar un nuevo sistema de automatización en Asunción o Ciudad del Este, el ENCODER ROTATIVO INCREMENTAL es el aliado tecnológico que garantiza precisión. Considere siempre el tipo de eje (hueco o sólido), la tensión de alimentación (5-24V) y el entorno de trabajo (Grado IP) antes de su adquisición para asegurar una vida útil prolongada y lecturas libres de error.

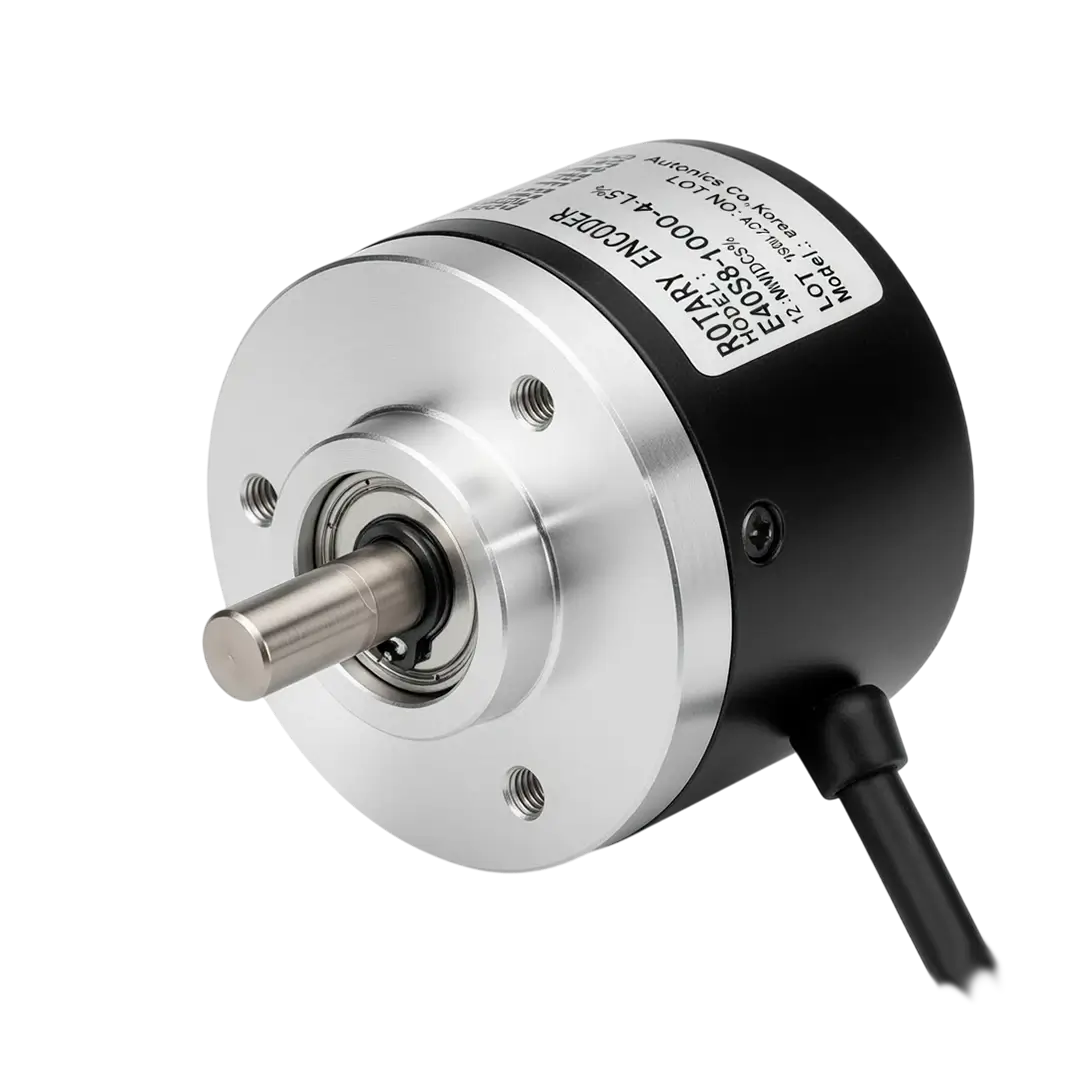

Encoder rotativo incremental de aluminio con eje sólido y cable blindado para control de velocidad industrial en Paraguay]
